パターンを左右反転する
一度作成したパターンを回転させるときに使う機能です。

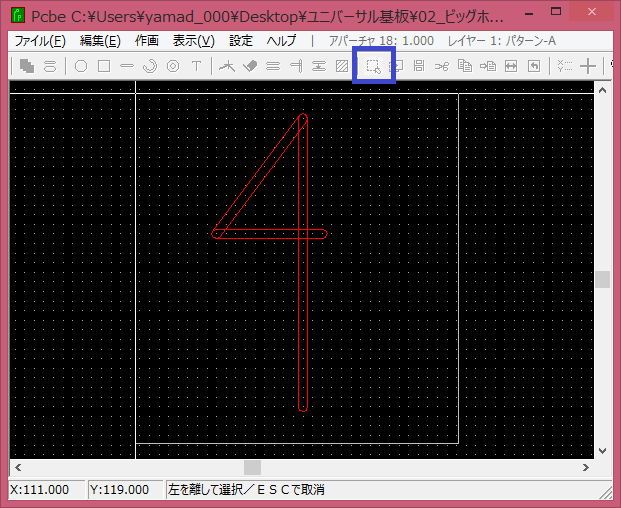

複数選択機能で回転したいパターンを選択します。
回転画面1

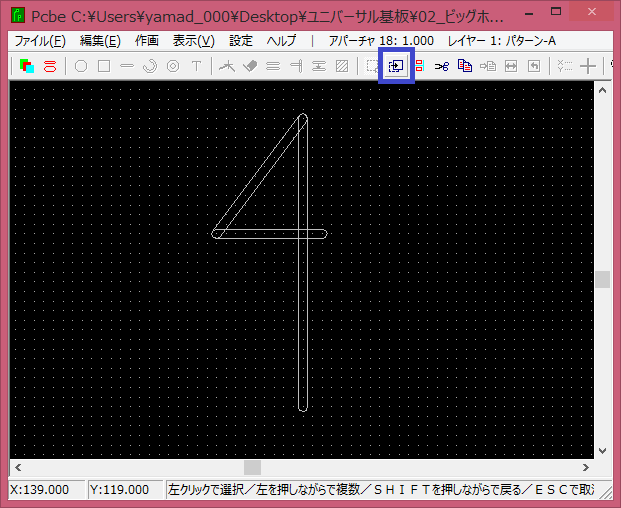

「移動」をクリックし、パターン上の適当な位置をクリックします。
すると、選択したパターンがカーソルにくっついてきます。
回転画面2

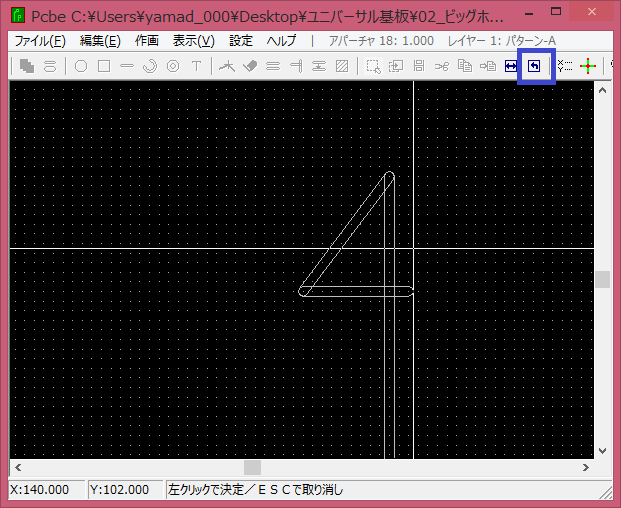

パターンがカーソルにくっついてきますが、無視して「回転」をクリックします。
回転画面3

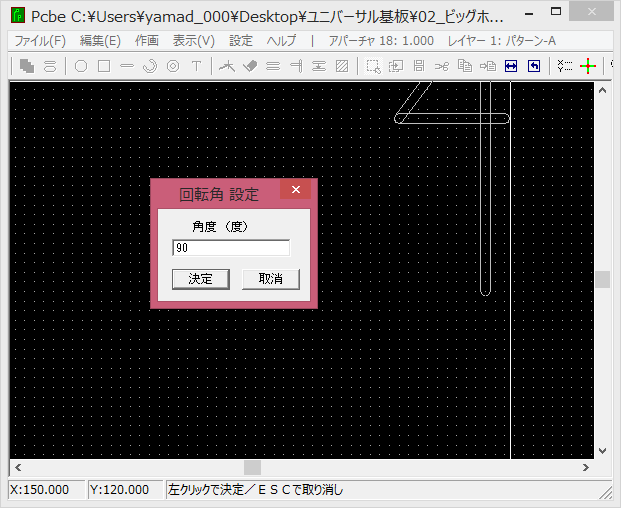

「回転角 設定」画面が表示されますので、回転したい角度を設定します。
回転角度は反時計回りで指定します。
回転画面4


「決定」をクリックするとパターンが回転します。
この時点ではパターンはカーソルにくっついてきています。
回転画面5


パターンを設置したい位置でもう一度クリックして位置を確定します。
回転画面6
