PCBEを使ったプリント基板設計 PCBE操作マニュアル



激安プリント基板

四角いパターンを作る
四角いパターンを作成します。
特に表面実装(SMD)部品のランド、角ランドのレジスト抜きなどに使います。

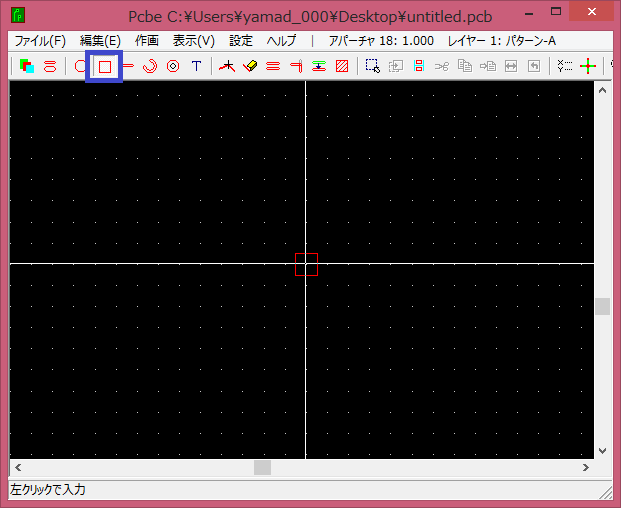

「角ランド模写」をクリックします。
するとカーソルの真ん中に四角が表示されます。
角ランド編集画面1

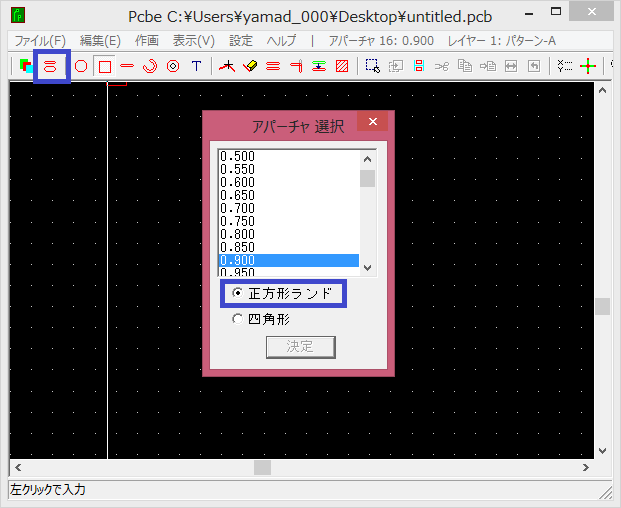

「選択/設定」をクリックすると、アパーチャ設定画面が表示されます。
ここでは四角の辺の長さ(mm)を選択します。
正方形の場合は一辺の長さを選択します。
(数字をクリックするだけです。「決定」ボタンは使いません。)
角ランド編集画面2

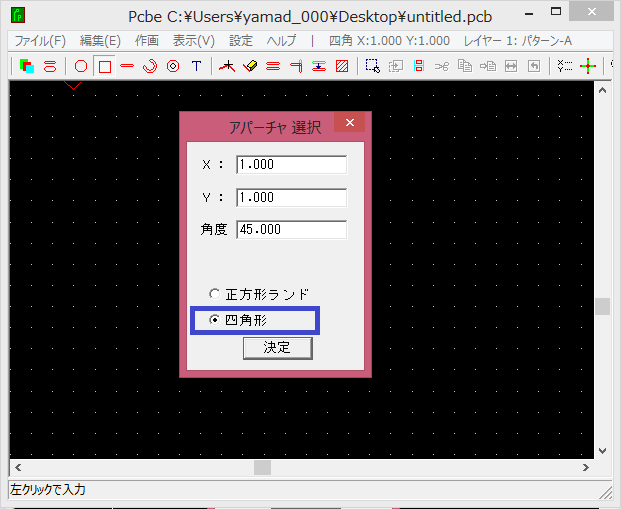

「四角形」を選ぶと長方形の描画になります。
Xサイズ(横)、Yサイズ(縦)、回転角度を入力し「決定」を押します。
角ランド編集画面3


クリックすると四角いパターンが設置されます。
グリッドを使う場合は、グリッド上に四角の中心(重心)が来ます。
角枠だけが表示されますが、実際のガーバーデータでは塗りつぶされた状態になります。
角ランド編集画面4
